商品说明

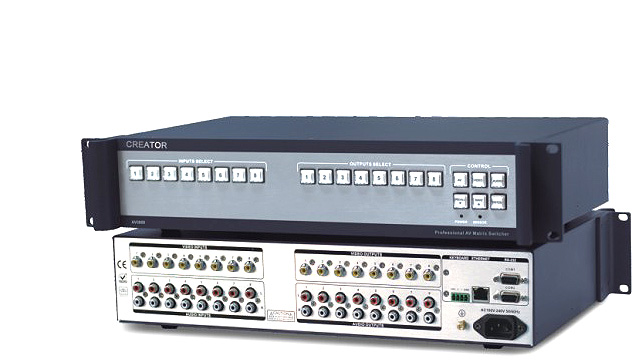

Pt-AV0804矩阵切换器
产品描述:
Pt-AV0804是一款将输入8路复合视频信号与立体声音频信号同步或异步交叉快速切换到一路或多路通道输出的音视频矩阵切换器。支持8路音视频信号输入，4路音视频信号输出。接口采用RCA接口。具有RS-232通讯接口和网络接口，方便与电脑、遥控系统或各种远端控制设备连接应用。
产品特性
支持8路音视频信号输入，4路音视频信号输出；
音频信号输入、输出端采用RCA接口；
支持快速切换操作；
采用可编程逻辑陈列电路，任意交互切换；
支持音视频同步或分离切换功能；
支持通道切换权限设置，音视频通道切换权限可分开独立管理；
支持视频信号类型有：复合视频；
150MHz（-3dB），满载带宽。
音频信号类型有：立体声；
可独立调节各音频输出通道音量；
具有掉电记忆功能，带有断电现场保护功能；
具有水晶按键面板操作，支持RS-485扩展键盘操作；
具有2路RS-232通讯接口；
具有1路网络接口，可通过以太网远程控制，支持8个用户同时连接；
内置国际通用电源；
标准19英寸机柜安装：2U金属机箱。
技术参数
视频：
增 益 ： 0 dB
带 宽 ： 100MHz (-3dB),满载
0 -10MHz:≤+/- 0.1dB
0 -30MHz:≤+/- 0.5dB
多通道对一通道串扰和 -50dB @ 10 MHz, -40dB @ 100 MHz
微分相位I/0S ： <1.28度，3.58MHz
微分相位误差 ： 0.1%, 3.58-4.43MHz
微分增益误差 ： 0.1度, 3.58-4.43MHz
最大传输延时 ： 5nS(±1nS)
切 换 速 度 ： 200 ns(最长时间)
信 号 类 型 ： 复合视频信号
视频输入:
接 口： RCA接口
最小/最大电平模拟信号： 0.5V ～ 2.0V p-p
阻 抗： 75 Ω
回波损耗： -30dB@5MHz
同步锁相： 0.3V-0.4Vp-p
最大直流偏置误差： 15mV
视频输出:
接 口： RCA接口
最小/最大电平模拟信号： 0.5V ～ 2.0V p-p
阻 抗： 75 Ω
回波损耗： -30dB@5MHz
直流偏置： 最大±5mV
转换类型： 垂直间隔
同步信号:
输入/输出类型： NTSC 3.58，NTSC4.43，PAL，SECAM
音频参数
立 体 声 分 离 度 ： > 80dB@1 kHz
频 率 响 应 ： 20Hz～20KHz
共态抑制比（CMRR）： > 75dB @: 20 Hz ~ 20 kHz
输 入 阻 抗 ： > 10KΩ
输 出 阻 抗 ： 50Ω，100?
信 噪 比（S/N） ： > 90dB
最 大 输 入 电 平 ： + 19.5dBu
增 益 误 差 ： ± 0.1dB
最 大 输 出 电 平 ： + 19.5dBu
音频信号:
输入接口： RCA接口
规格:
机箱尺寸： 485mm(L)X266mm(W)X90mm(H)
产品重量： 约3.5kg
|
