商品说明

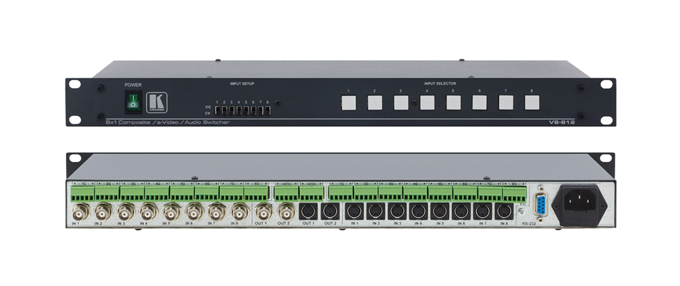

VS-812 8x1 复合-YC-音频切换器
描述
高性能带宽-370MHz-3dB 二重格式-8路复合视频和8路s-视频信号源可同步接收.每路输入都标记为1路通过8路.前控制面板切换器容许用户设定切换器作用于复合视频信号或s-视频信号,并连接至相应的输入. 内置格式转换器-所有的输 入,无论是被选择为与复合视频信号一致还是与s-视频一致,输出都同时在2路复合视频和2路s-视频输出. 垂直间隔切换灵活的控制选项-前面板控制钮或外部RS-232串行接口控制.包括基于Windows®的控制软件. 19"标准机架，1UR
规格
输入: 8路CV,1Vpp/75欧姆,BNC接头. 8路Y/C,1Vpp/75欧姆(Y),0.3Vpp/75欧姆(C)4P接头. 8+8路立体声音频:+4dBm/25k,可分离的接线端。
输出: 2路CV,1Vpp/75欧姆,BNC接头. 2路Y/C,1Vpp/75欧姆(Y),0.3Vpp/75欧姆(C),4P接头. 2路立体声音频:+4dBm/50欧姆,可分离的接线端。
最大输出电平: 2.3Vpp/75欧姆(CV或Y),20Vpp(音频)。
带宽(-3dB): 370MHz复合,190MHz(YC),100KHz(音频)。
微分增益: 0.05%。
微分相位: 0.09度。
K-系数: <0.05%。
信噪比: 68.8dB(CV),73dB(音频:1Vpp)。
串扰: -56dB(CV,相互影响),-79dB(音频:1kHz)。
控制: 8个前面板触摸开关,8个前面板程序开关,RS-232。
耦合: 直流:视频,交流:音频。
音频总体谐波损失: 0.025%。
音频二次谐波: 0.001%。
电源: 230V交流,50/60Hz(115V,U.S.A.),18.4VA。
尺寸: 19"(W),7"(D),1U(H)机架安装。
重量(大概): 3公斤(6.6磅)。
附件: 电源线,控制软件。
典型应用
视频制作工作室。
实况广播、用于在摄像机之间实时地切换。
演示，CCTV和家庭影院系统。
|
