商品说明

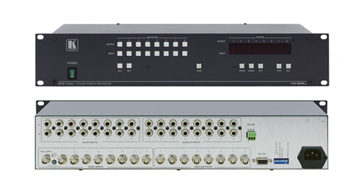

VS-808xl
8x8 复合视频和立体声音频矩阵切换器
概述：
VS-808xl是高性能的复合视频和非平衡立体声音频信号矩阵切换器。场间间隔切换确保在同步锁相信号源下的无缝切换。
带宽 - 200MHz(-3dB)满负载
控制 - 前面板控制钮或外部RS-232（带基于K-Router? Windows?的控制软件），RS-485
Take 按钮 - 执行瞬间多重切换
存储区域 - 存储预设多重切换（保留项）用于重新调用和需要时的执行
音频分离切换
场间间隔切换
同步切换 - 与外部同步信号或接收视频同步
可选择同步信号端口
标准19”机架安装尺寸 - 2U.
Size - 19” (2U)
规格：
输入: 8路复合视频:1Vpp/75欧姆,BNC接头.1路同步/视频同步锁相:1Vpp/75欧姆,带同步选择开关. 8路立体声音频:+4dBm/33K欧姆,RCA接头。
输出: 8路(4路对于vs-804xl)复合视频:1Vpp/75欧姆,BNC接头. 8路(4路对于vs-804xl)立体声音频:+4dBm/50欧姆(最大24Vpp)RCA接头。
视频带宽 (-3dB):
音频带宽 (-3dB):
非线性:
视频串扰:
微分增益: 0.05%.
微分相位: 0.03Deg.
K-系数: 0.05%
视频信噪比: 74dB
音频信噪比: 88dB无负载（1Vpp）
音频总体谐波损失: 0.16% (1V, 1kHz).
切换: 场间间隔
控制: 手动，RS-232或RS-485
指示器： 8字符前面板显示屏
电源: 230V AC, 50/60Hz, (115V AC, USA) 11VA.
尺寸: 19"(W),7"(D),2U(H)机架安装
重量: 约3.5公斤(7.8磅)。
附件: 电源线,Windows95/98控制软件,零调制解调器。
|
|
